Descrizione del prodotto:
La giunzione è progettata per cavi MV isolanti polimerici a singolo nucleo o a tre nuclei fino a 35 kV.
Il tubo di controllo della tensione, unitamente al mastico di riduzione della tensione, viene utilizzato per levigare il campo elettrico alle estremità dello schermo del cavo.Il tubo di isolamento termico ridotto offre uno spessore di isolamento costante sull'isolamento centrale.
Il tubo a doppio strato termicamente contrasto è adottato per garantire un'interfaccia priva di vuoto tra l'isolamento e lo schermo.Sia connessione con terra di saldatura o senza saldatura è disponibile per fornire la continuità dello schermo attraverso la giunzione.La tenuta esterna e la protezione sono effettuate da un tubo termorritruttivo rivestito di adesivo.

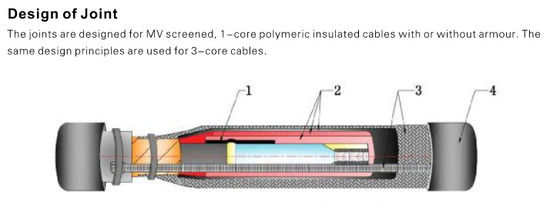

Caratteristiche:
1.Controllo della tensione elettrica
Il tubo di controllo della tensione, unitamente al mastico di riduzione della tensione, viene utilizzato per levigare il campo elettrico alle estremità dello schermo del cavo.
2Isolamento e schermo
Il tubo di isolamento termico riducibile fornisce uno spessore di isolamento coerente per soddisfare o superare quello del cavo.Il tubo a doppio strato semiconduttore/isolatore termicamente scarico è inoltre adottato per contribuire a garantire un'interfaccia priva di vuoto tra l'isolamento e lo schermo.
3.Sciaro metallico
La rete di rame avvolta intorno all'area di giunzione ricostruisce lo schermo metallico. È disponibile una connessione con terra a saldatura o senza saldatura per garantire la continuità dello schermo in tutta la giunzione.
4.Sigillazione e protezione esterne
La tenuta esterna e la protezione sono effettuate da un tubo con rivestimento adesivo e riscaldamento. Esso fornisce protezione meccanica e resistenza chimica come previsto dall'involucro del cavo.
• fabbricato da poliolefine incrociata
• Disponibili su richiesta
• soddisfazione di vari requisiti di configurazione
• Temperatura di riduzione: iniziare a 90°C e recuperare completamente a 130°C.
Tabella di selezione:
RSJY-1Articolo rettilineo per cavi isolanti polimerici a 1 nucleo, con schermo 6kV, 10kV, 20kV, 30kV e 35kV
La giunzione è progettata per cavi MV isolanti polimerici a singolo nucleo fino a 35 kV.
| Tensione nominale U0,/U(Um) |
Sezione trasversale (mm)2) |
Kit No. |
L |
| Dimensioni ((mm) |
| 3.6/6(7.2) kV |
25-50 |
6kVRSJY-1/1 |
820 |
| 70-120 |
6kVRSJY-1/2 |
820 |
| 150-240 |
6kVRSJY-1/3 |
820 |
| 300-400 |
6kVRSJY-1/4 |
820 |
| 500-630 |
6kVRSJY-1/5 |
820 |
| 800-1000 |
6kVRSJY-1/6 |
820 |
| 1200 |
6kVRSJY-1/7 |
820 |
6/10(12) kV
6.35/11(12) kV
8.7/15(17.5) kV |
25-50 |
10kVRSJY-1/1 |
820 |
| 70-120 |
10kVRSJY-1/2 |
820 |
| 150-240 |
10kVRSJY-1/3 |
820 |
| 300-400 |
10kVRSJY-1/4 |
820 |
| 500-630 |
10kVRSJY-1/5 |
820 |
| 800-1000 |
10kVRSJY-1/6 |
820 |
| 1200 |
10kVRSJY-1/7 |
820 |
| 12/20(24) kV 12.7/22(24) kV |
35-50 |
20kVRSJY-1/1 |
820 |
| 70-120 |
20kVRSJY-1/2 |
820 |
| 150-240 |
20kVRSJY-1/3 |
820 |
| 300-400 |
20kVRSJY-1/4 |
1020 |
| 500-630 |
20kVRSJY-1/5 |
1020 |
| 800-1000 |
20kVRSJY-1/6 |
1020 |
| 1200 |
20kVRSJY-1/7 |
1020 |
18/30(36) kV
19/33 ((36) kV |
35-50 |
30kVRSJY-1/1 |
1100 |
| 70-120 |
30kVRSJY-1/2 |
1100 |
| 150-240 |
30kVRSJY-1/3 |
1100 |
| 300-400 |
30kVRSJY-1/4 |
1100 |
| 500-630 |
30kVRSJY-1/5 |
1100 |
| 800-1000 |
30kVRSJY-1/6 |
1100 |
| 1200 |
30kVRSJY-1/7 |
1100 |
| 20.8/36 ((42) kV |
50 |
35kVRSJY-1/1 |
1100 |
| 70-120 |
35kVRSJY-1/2 |
1100 |
| 150-240 |
35kVRSJY-1/3 |
1100 |
| 26/35 ((42) kV |
35kVRSJY-1/4 |
1160 |
| 500-630 |
35kVRSJY-1/5 |
1160 |
| 800-1000 |
35kVRSJY-1/6 |
1160 |
| 1200 |
35kVRSJY-1/7 |
1160 |
Nota:
1- I connettori devono essere ordinati separatamente.
2.RSJY-1 è per cavi con schermo di filo di rame senza armatura.
3.La connessione a terra senza saldatura deve essere ordinata separatamente come segue:
·Per i cavi con schermo e armatura di filo di rame, aggiungere il suffisso-WA.Ad esempio,6kVRSJY-1/1-WA.
·Per i cavi con telaio a nastro di rame con filo blindato, aggiungere il suffisso-X.Ad esempio,6kVRSJY-1/1-X.

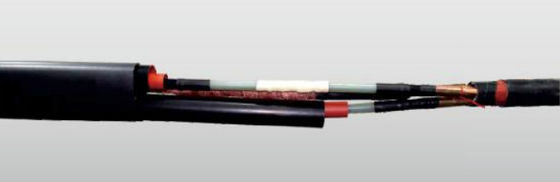

RSJY-3Articolo rettilineo per cavi isolanti polimerici a 3 nuclei a schermo 6kV, 10kV, 20kV, 30kV e 35kV
La giunzione è progettata per i cavi MV isolanti polimerici a tre nuclei fino a 35 kV.
| Tensione nominale U0,/U(Um) |
Sezione trasversale (mm)2) |
Kit No. |
L |
| Dimensioni ((mm) |
| 3.6/6(7.2) kV |
25-50 |
6kVRSJY-3/1 |
1620 |
| 70-120 |
6kVRSJY-3/2 |
1620 |
| 150-240 |
6kVRSJY-3/3 |
1620 |
| 300-400 |
6kVRSJY-3/4 |
1620 |
| 500-630 |
6kVRSJY-3/5 |
1620 |
6/10(12) kV
6.35/11(12) kV
8.7/15(17.5) kV |
25-50 |
10kVRSJY-3/1 |
1620 |
| 70-120 |
10kVRSJY-3/2 |
1620 |
| 150-240 |
10kVRSJY-3/3 |
1620 |
| 300-400 |
10kVRSJY-3/4 |
1620 |
| 500-630 |
10kVRSJY-3/5 |
1620 |
| 12/20(24) kV 12.7/22(24) kV |
35-50 |
20kVRSJY-3/1 |
1620 |
| 70-120 |
20kVRSJY-3/2 |
1620 |
| 150-240 |
20kVRSJY-3/3 |
1620 |
| 300-400 |
20kVRSJY-3/4 |
2320 |
| 500-630 |
20kVRSJY-3/5 |
2320 |
18/30(36) kV
19/33 ((36) kV |
35-50 |
30kVRSJY-3/1 |
2520 |
| 70-120 |
30kVRSJY-3/2 |
2520 |
| 150-240 |
30kVRSJY-3/3 |
2520 |
| 300-400 |
30kVRSJY-3/4 |
2520 |
| 500-630 |
30kVRSJY-3/5 |
2520 |
| 20.8/36 ((42) kV |
50 |
35kVRSJY-3/1 |
2520 |
| 70-120 |
35kVRSJY-3/2 |
2520 |
| 150-240 |
35kVRSJY-3/3 |
2520 |
| 26/35 ((42) kV |
35kVRSJY-3/4 |
2620 |
| 500-630 |
35kVRSJY-3/5 |
2620 |
Nota:
1- I connettori devono essere ordinati separatamente.
2.RSJY-3 è per cavi con schermo di filo di rame senza armatura.
3.La connessione a terra senza saldatura deve essere ordinata separatamente come segue:
·Per i cavi con schermo e armatura di filo di rame, aggiungere il suffisso-WA.Ad esempio,6kVRSJY-3/1-WA.
·Per i cavi con telaio a nastro di rame con filo blindato, aggiungere il suffisso-X.Ad esempio,6kVRSJY-3/1-X.
Applicazioni:
Il tubo di controllo della tensione, unitamente al mastico di riduzione della tensione, viene utilizzato per levigare il campo elettrico alle estremità dello schermo del cavo.
Il tubo di isolamento termico ridotto offre uno spessore di isolamento costante sull'isolamento centrale.
Il tubo a doppio strato termicamente scarico è adottato per garantire un'interfaccia priva di vuoto tra l'isolamento e lo schermo.
Una rete di rame avvolta intorno alla zona articolare ricostruisce lo schermo metallico.
È disponibile una connessione a terra con saldatura o senza saldatura per garantire la continuità dello schermo attraverso la giunzione.
La tenuta e la protezione esterne sono effettuate da un tubo termorritruttivo rivestito di adesivo.
Personalizzazione:
Logo personalizzato
Min. ordine: 10
Imballaggio personalizzato
Min. ordine: 10
Personalizzazione grafica
Min. ordine: 10
Imballaggio e consegna
Dettagli della confezione:Secondo le dimensioni del tubo
Dimensioni dell'imballaggio: 46*46*45cm
Porto: qualsiasi porto in Cina
