Descrizione del prodotto:
Manica di identificazione del ristretto termico
La manica del marcatore RSFR è un tubo appiattito e riscontrabile destinato all'identificazione del filo e del cablaggio.Può essere utilizzato anche per applicazioni in cui sono necessarie caratteristiche di rischio di incendio limitateQuando RSFR viene stampato con stampanti e nastri di inchiostro raccomandati da Woer, i segni rimangono leggibili, resistenti, anche quando esposti a abrasione, solventi di pulizia aggressivi e fluidi industriali.
Caratteristiche:
Manica di identificazione del ristretto termico
| Materiale |
Il manico deve essere fabbricato con un composto di poliolefine modificato irradiato, termicamente stabilizzato e ritardante la fiamma, che non contiene alogeni o cadmio nella formulazione. |
| Applicazioni |
Ambiente commerciale, industriale |
| Intervallo di temperatura di funzionamento |
-55 ~ 125 °C |
| Temperatura minima di recupero |
125 °C |
| Temperatura massima di conservazione |
+50 °C |
| Rapporto di riduzione |
2:1, 3:1 |
| Colore |
Bianco, giallo, altri colori sono disponibili su ordinazione |
| Modalità di stampa |
Disponibile per la stampa su un lato e per la stampa su due lati |
| Modalità fornita |

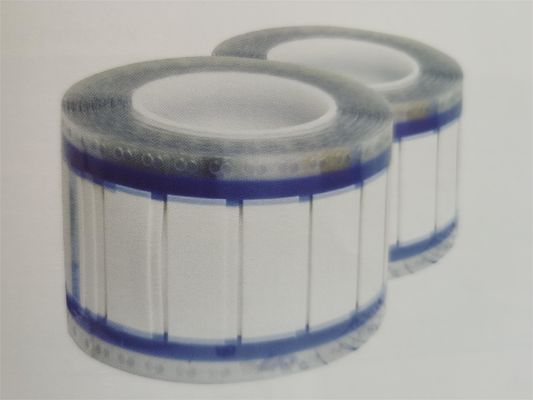

Disponibile sia il tipo continuo che il tipo in formato scala |
| Stampe raccomandate |
Stampa a trasferimento termico |
| Nastro raccomandato |
N85 nastro di resina, nero, 100mm (larghezza) * 300m (lunghezza) |
Applicazioni:
Manica di identificazione del ristretto termico
Ambiente commerciale, industriale
Dimensioni:
Relazione di restringimento 2X
| Numero della parte |
Come fornito (mm) |
Dopo il recupero (mm) |
| ID ((D) |
Larghezza piatta (W) |
Spessore della parete doppia |
ID (d) |
Spessore della parete singola |
| RSFR-M-2X-2.4- |
2.79±0.20 |
0.48±0.10 |
5.0±0.3 |
≤ 1.18 |
0.49±0.06 |
| RSFR-M-2X-3.2- |
3.64±0.23 |
0.48±0.10 |
6.3±0.4 |
≤ 1.59 |
0.51±0.06 |
| RSFR-M-2X-4.8- |
5.26±0.25 |
0.49±0.10 |
8.9±0.4 |
≤ 2.36 |
0.54±0.06 |
| RSFR-M-2X-6.4- |
6.92±0.28 |
0.50±0.10 |
11.5±0.4 |
≤ 3.18 |
0.56±0.06 |
| RSFR-M-2X-9.5- |
10.2±0.32 |
0.51±0.11 |
16.7±0.5 |
≤ 4.75 |
0.59±0.06 |
| RSFR-M-2X-12.7- |
13.5±0.36 |
0.52±0.11 |
21.8±0.6 |
≤ 6.35 |
0.60±0.07 |
| RSFR-M-2X-19.0- |
20.1±0.40 |
0.53±0.11 |
32.2±0.6 |
≤ 9.53 |
0.62±0.07 |
| RSFR-M-2X-25.0- |
26.7±0.45 |
0.55±0.12 |
42.5±0.7 |
≤ 12.70 |
0.63±0.07 |
| RSFR-M-2X-38.0- |
39.8±0.51 |
0.57±0.12 |
63.2±0.8 |
≤ 19.10 |
0.64±0.07 |
| RSFR-M-2X-51.0- |
53.0±0.56 |
0.58±0.13 |
83.9±0.9 |
≤ 2540 |
0.64±0.08 |
Relazione di restringimento 3X
| Numero della parte |
Come fornito (mm) |
Dopo il recupero (mm) |
| ID ((D) |
Larghezza piatta (W) |
Spessore della parete doppia |
ID (d) |
Spessore della parete singola |
| RSFR-M-3X-2.4- |
2.79±0.20 |
0.47±0.10 |
5.0±0.3 |
≤ 0.79 |
0.57±0.06 |
| RSFR-M-3X-3.2- |
3.64±0.23 |
0.48±0.10 |
6.3±0.4 |
≤ 1.06 |
0.61±0.06 |
| RSFR-M-3X-4.8- |
5.26±0.25 |
0.49±0.10 |
8.9±0.4 |
≤ 1.59 |
0.67±0.06 |
| RSFR-M-3X-6.4- |
6.92±0.28 |
0.50±0.10 |
11.5±0.4 |
≤ 2.13 |
0.71±0.06 |
| RSFR-M-3X-9.5- |
10.2±0.32 |
0.52±0.11 |
16.7±0.5 |
≤ 3.18 |
0.77±0.06 |
| RSFR-M-3X-12.7- |
13.5±0.36 |
0.53±0.11 |
21.8±0.6 |
≤ 4.23 |
0.80±0.07 |
| RSFR-M-3X-19.0- |
20.1±0.40 |
0.55±0.11 |
32.2±0.6 |
≤ 6.35 |
0.84±0.07 |
| RSFR-M-3X-25.0- |
26.7±0.45 |
0.56±0.12 |
42.5±0.7 |
≤ 8.47 |
0.86±0.07 |
| RSFR-M-3X-38.0- |
39.8±0.51 |
0.57±0.12 |
63.2±0.8 |
≤ 12.90 |
0.89±0.07 |
| RSFR-M-3X-51.0- |
53.0±0.56 |
0.57±0.13 |
83.9±0.9 |
≤ 17.20 |
0.90±0.08 |
Sistema di numerazione delle parti
Colore:
| Codice colore |
BL |
Br |
R |
O... |
Y |
G |
Blu |
V. |
Gr |
W |
| Colore |
Nero |
Marrone |
Rosso |
Arancione |
Giallo |
Verde |
Blu |
Viola |
Grigio |
Bianco |
Nota:Giallo e bianco sono standard, altri colori sono disponibili su ordine.
Prestazioni fisiche:
| Immobili |
Unità |
Requisito di prova |
Risultati KORE |
| Resistenza alla trazione |
MPa |
10.3 |
14.3 |
| Ultima allungatura |
% |
200 |
330 |
| Flessibilità a basse temperature 4 ore a -55±1°C |
- |
Niente spaccature. |
Passo (senza crepe) |
| Resistenza dielettrica |
kV/mm |
19.7 |
20 |
| Resistenza al volume |
O·cm |
10^14 |
2.0×10^14 |
| Effetto corrosivo |
- |
Non corrosivo |
passaggio |
| Invecchiamento termico |
- |
168 ore a 158 ± 2 °C |
Pass ((senza crepe, la stampa è leggibile) |
| Prestazioni di stampa |
Sfregamento |
SAE-AS 81531 |
Passo ((leggibile dopo 100 massaggi) |
| Stronzi |
Dati di riferimento: |
Pass ((leggibile dopo 100 colpi) |
Imballaggio e consegna
Dimensione dell'ordine
(RSFR-M-2X/3X) |
Formato di scala Tipo |
Tipo continuo |
| Imballaggio in scatole piccole (PCS/scatola) |
Imballaggio in bobina di carta A ((m/bobina) |
| Φ2.4 |
2500 |
50 |
| Φ3.2 |
2000 |
100 |
| Φ4.8 |
2000 |
100 |
| Φ6.4 |
2000 |
100 |
| Φ9.5 |
1000 |
100 |
| Φ12.7 |
1000 |
100 |
| Φ19.0 |
500 |
100 |
| Φ25.0 |
500 |
100 |
| Φ38.0 |
500 |
50 |
| Φ51.0 |
250 |
50 |
Consegna: tutti i porti della Cina
Personalizzazione
Logo personalizzato Imballaggio personalizzato Personalizzazione grafica
MOQ: 10 MOQ: 10
Per maggiori dettagli sulla personalizzazione,fornitore di messaggi
FAQ:
La qualità della produzione professionale è affidabile
Q1. Quali certificazioni o rapporti di prova possiede?
R: Abbiamo UL, ROHS e REACH.
Q2. Come spedisco il mio ordine? È sicuro?
A: Per piccoli pacchetti, li invieremo via Express, come Fedex, UPS, TNT, DHL e così via.
Per i grandi pacchi, li invieremo via aerea, via mare o via treno. Utilizzeremo un buon imballaggio e garantiremo la sicurezza. Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
D3. e il vostro tempo di consegna?
R: Abbiamo molti prodotti in magazzino. Possiamo inviare i prodotti in magazzino in 3 giorni lavorativi.
Se non ci sono scorte o se le scorte non sono sufficienti, controlleremo con voi il tempo di consegna.
Q4. Puoi fornire dei campioni? I campioni sono gratuiti?
R: Sì, possiamo fornirvi dei campioni.
Di solito per i nostri prodotti standard in magazzino, possiamo fornire campioni gratuiti per il test.
Q5. Posso metterci il mio logo?
R: Certo, naturalmente, siamo una fabbrica professionale e abbiamo oltre 10 anni di esperienza OEM.
