Descrizione del prodotto:

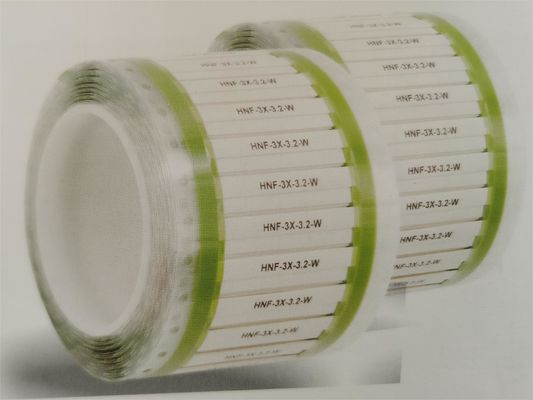

Tubi di identificazione per riduttori di calore
La manica del marcatore RSFR è un tubo appiattito e riscontrabile destinato all'identificazione del filo e del cablaggio.Può essere utilizzato anche per applicazioni in cui sono necessarie caratteristiche di rischio di incendio limitateQuando RSFR viene stampato con stampanti e nastri di inchiostro raccomandati da Woer, i segni rimangono leggibili, resistenti, anche quando esposti a abrasione, solventi di pulizia aggressivi e fluidi industriali.
Caratteristiche:
Tubi di identificazione per riduttori di calore
| Materiale |
Il manico deve essere fabbricato in PVDF modificato irradiato, termicamente stabilizzato e ritardante la fiamma. |
| Applicazioni |
Industria aerospaziale, difesa e trasporto di massa. |
| Intervallo di temperatura di funzionamento |
-55 ~ +225°C |
| Temperatura minima di recupero |
+ 150 °C |
| Temperatura massima di conservazione |
+50 °C |
| Rapporto di riduzione |
2:1 |
| Colore |
Bianco, giallo, altri colori sono disponibili su ordinazione |
| Modalità di stampa |
Disponibile per la stampa su un lato e per la stampa su due lati |
| Modalità fornita |
Disponibile sia il tipo continuo che il tipo in formato scala |
| Stampe raccomandate |
Stampa a trasferimento termico |
| Nastro raccomandato |
N95 nastro di resina, nero, 100mm (larghezza) * 300m (lunghezza) |
Applicazioni:
Tubi di identificazione per riduttori di calore
Industria aerospaziale, difesa e trasporto di massa.
Dimensioni:
| Numero della parte |
Come fornito (mm) |
Dopo il recupero (mm) |
| ID ((D) |
ID (d) |
Spessore della parete singola |

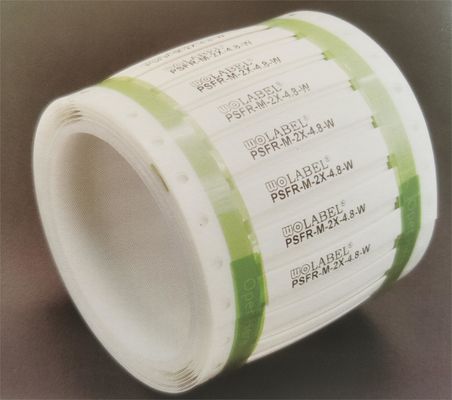

| PSFR-M-2X-2.4-* |
2.4 |
1.2 |
0.38±0.08 |
| PSFR-M-2X-3.2-* |
3.2 |
1.6 |
0.38±0.08 |
| PSFR-M-2X-4.8-* |
4.8 |
2.4 |
0.38±0.08 |
| PSFR-M-2X-6.4-* |
6.4 |
3.2 |
0.38±0.08 |
| PSFR-M-2X-9.5-* |
9.5 |
4.8 |
0.38±0.08 |
| PSFR-M-2X-12.7-* |
12.7 |
6.4 |
0.38±0.08 |
| PSFR-M-2X-19.1-* |
19.1 |
9.5 |
0.38±0.08 |
| PSFR-M-2X-25.4-* |
25.4 |
12.7 |
0.43±0.10 |
| PSFR-M-2X-38.1-* |
38.1 |
19.1 |
0.43±0.10 |
Sistema di numerazione delle parti
Colore:
| Codice colore |
BL |
Br |
R |
O... |
Y |
G |
Blu |
V. |
Gr |
W |
| Colore |
Nero |
Marrone |
Rosso |
Arancione |
Giallo |
Verde |
Blu |
Viola |
Grigio |
Bianco |
Nota:Giallo e bianco sono standard, altri colori sono disponibili su ordine.
Proprietà chiave:
| Immobili |
Unità |
Requisito |
Metodo di prova |
| Dimensione |
mm |
Come fornito |
ASTM D 2671 |
| Cambiamento longitudinale |
% |
-10 ~ +5 |
ASTM D 2671 |
| Resistenza alla trazione |
MPa |
≥ 24.1 |
ASTM D 2671 |
| Ultima allungatura |
% |
≥ 300 |
ASTM D 2671 |
| Gravità specifica |
g/cm3 |
≤ 1.9 |
ASTM D 2671 |
| Flessibilità a basse temperature ((-55°C,4h) |
️ |
Nessuna crepa |
AMS-DTL-23053 |
| Shock termico (275 °C, 4 ore) |
️ |
Nessuna crepa, flusso o gocciolante |
ASTM D 2671 |
| Resistenza alla trazione dopo invecchiamento termico ((225°C,168h) |
MPa |
≥ 19.1 |
ASTM D 2671 |
| Allungamento ultimo dopo invecchiamento termico ((225°C,168h) |
% |
≥ 200 |
ASTM D 2671 |
| Forza dielettrica |
Kv/mm |
≥ 15.7 |
ASTM D 2671 |
| Resistenza al volume |
O·cm |
≥ 1012 |
ASTM D 2671 |
| Effetto corrosivo ((160°C,16h) |
️ |
Nessuna corrosione |
ASTM D 2671 |
| Infiammabilità |
️ |
Passaggio |
UL224 VW-1, ASTM D 2671 |
| Assorbimento dell'acqua ((23°C,24h) |
% |
≤ 0.5 |
ISO 846 Procedura B |
| Permanenza di stampa |
️ |
Stampa leggibile dopo 50 strofinamenti |
SAE AS81531 |
| Stampa Permanenza dopo invecchiamento termico ((225°C,168h) |
️ |
Stampa leggibile dopo 50 strofinamenti |
SAE AS81531 |
| Permanenza della stampa dopo resistenza al fluido |
️ |
Stampa leggibile dopo 50 strofinamenti |
MIL-STD-202F, metodo 215J |
Imballaggio e consegna
Dimensione dell'ordine
(PSFR-M-2X) |
Formato di scala Tipo |
Tipo continuo |
| Imballaggio in scatole piccole (PCS/scatola) |
Imballaggio ((m/rollo) |
| Φ2.4 |
2500 |
50 |
| Φ3.2 |
2000 |
100 |
| Φ4.8 |
2000 |
100 |
| Φ6.4 |
2000 |
100 |
| Φ9.5 |
1000 |
100 |
| Φ12.7 |
1000 |
100 |
| Φ19.0 |
500 |
100 |
| Φ25.0 |
500 |
100 |
| Φ38.0 |
500 |
50 |
Consegna: tutti i porti della Cina
Personalizzazione
Logo personalizzato Imballaggio personalizzato Personalizzazione grafica
MOQ: 10 MOQ: 10
Per maggiori dettagli sulla personalizzazione,fornitore di messaggi
FAQ:
La qualità della produzione professionale è affidabile
Q1. Quali certificazioni o rapporti di prova possiede?
R: Abbiamo UL, ROHS e REACH.
Q2. Come spedisco il mio ordine? È sicuro?
A: Per piccoli pacchetti, li invieremo via Express, come Fedex, UPS, TNT, DHL e così via.
Per i grandi pacchi, li invieremo via aerea, via mare o via treno. Utilizzeremo un buon imballaggio e garantiremo la sicurezza. Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
D3. e il vostro tempo di consegna?
R: Abbiamo molti prodotti in magazzino. Possiamo inviare i prodotti in magazzino in 3 giorni lavorativi.
Se non ci sono scorte o se le scorte non sono sufficienti, controlleremo con voi il tempo di consegna.
Q4. Puoi fornire dei campioni? I campioni sono gratuiti?
R: Sì, possiamo fornirvi dei campioni.
Di solito per i nostri prodotti standard in magazzino, possiamo fornire campioni gratuiti per il test.
Q5. Posso metterci il mio logo?
R: Certo, naturalmente, siamo una fabbrica professionale e abbiamo oltre 10 anni di esperienza OEM.
